中國石油烏魯木齊石化公司集中加工塔里木劣質油項目
120萬噸/年延遲焦化裝置石油焦輸送系統 、低壓配電柜、PLC柜、視頻系統
 該運輸機系統位于新疆塔里木盆地境內，屬中國石油烏魯木齊石化公司的項目，現場環境條件惡劣，現場具體條件為：年平均氣溫：16.6℃；最高月平均氣溫：25.7 ℃；最低月平均氣溫：-14.8 ℃；極端最高氣溫：42 ℃；極端最低氣溫：-41.5℃；年平均氣壓：950.2mba；年平均相對濕度：60%；月最大相對濕度：82%；月最小相對濕度：39%；基本風壓（10米高處）：0.6kN/m2 ；最大月平均風速：2.9m/s；抗震設防烈度：8級；承受積雪載荷：0.8kN/ m2。

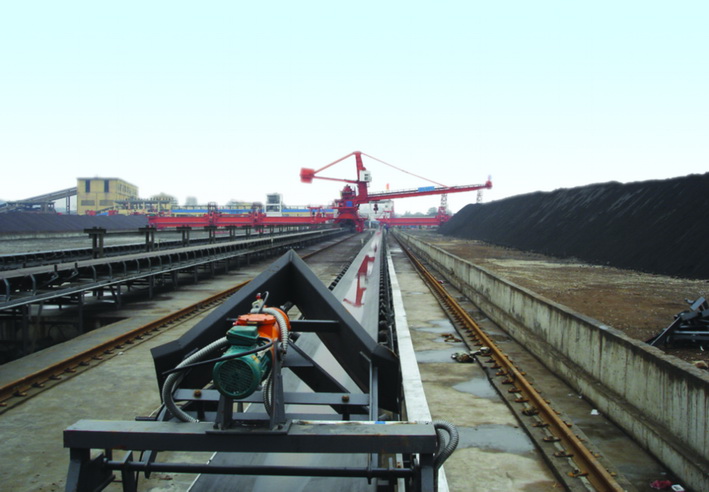

根據用戶的生產要求和現場條件，石油焦輸送系統共設兩條管狀帶式輸送機，1#管帶機由一臺電機驅動，電機啟動方式為變頻啟動，電機功率為160KW，電源電壓為660V，管徑為Φ300mm，帶寬為1100mm，帶速為2.5 m/s，輸送量為260 t/h，水平機長為496m,提升高度為15m；2#管帶機由一臺電機驅動，電機啟動方式為變頻啟動，電機功率為75KW，電源電壓為660V，管徑為Φ300mm，帶寬為1100mm，帶速為2.5 m/s，輸送量為260 t/h，水平機長為170m,提升高度約為8.9m。利用1#管狀帶式輸送機將120萬噸/年延遲焦化裝置儲焦池內的石油焦輸送至在用的石油焦堆放場。待擬建的石油焦堆放場建成后，利用2#管狀帶式輸送機轉運至擬建的石油焦堆放場。以實現在用的石油焦堆放場和擬建的石油焦堆放場分別卸料的功能。
系統設計包含供配電系統、集中控制系統和視頻監控系統。
供配電系統采用柜體采用MNS標準尺寸，柜內空氣開關、交流接觸器、中間繼電器等電氣元器件選用ABB產品，交流接觸器選用ABB A系列，電流表回路互感器選國產BH系列，空氣開關選用ABB MS/T系列斷路器，綜合保護器選用上海華建LM3＋系列產品，帶RS485通訊接口，采用MODBUS通訊協議。電氣配電柜內的變頻器選用ABB產品。
集中控制系統采用西門子S7-300系列PLC，在1#管帶機的機頭設一PLC主站控制系統，在1#管帶機機尾設一分布式I/O控制系統作為PLC系統從站，主站與從站之間采用光纖通訊�？刂葡到y(tǒng)通過PLC的I/O模塊采集現場的各種傳感器及動作信號，并根據設定的動作程序實現啟動、停止及各種保護報警和保護停機功能，I/O模塊并能采集設備溫度、電流等信號進行顯示或控制。
|
