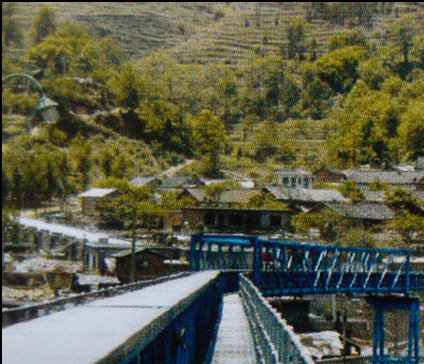

河南中鴻煤化公司鐵路運輸系統工程位于河南省平頂山市石龍區，鐵路專用線離廠區約3公里，采用一條管徑f= 350mm，帶速 V=3.15m/s，輸送出力煤：Q煤=500t/h，焦碳：Q焦碳=300t/h的雙向運行的管狀帶式輸送機輸送，管帶機系統工作時，可同時或分別輸送煤及焦炭，煤從鐵路專用線輸煤皮帶經管帶機上管帶輸送至焦化廠輸煤皮帶，焦炭從焦化廠輸焦皮帶經管帶機下管帶輸送至鐵路專用線輸焦皮帶。
輸送機采用ABB變頻器驅動，電壓等級為0.6KV。頭部采用兩臺480KW的ABB變頻器通過光纖通信進行主從控制，實現同步驅動，并通過 DP通信同PLC進行通信。尾部采用一臺480KW的ABB變頻器通過 DP通信同PLC進行通信，頭尾電機都采用柔性連接進行速度控制模式，尾部還實行力矩限幅從而實現三臺電機的同步驅動。
輸送機電氣控制系統在機頭設10KV開關柜、電力雙線圈變壓器(10/0.69kV、10/0.4kV)及0.4KV低壓配電屏，分別在機頭配電室提供0.4KV電源。在機尾設6KV開關柜、電力變壓器(6/0.69kV、6/0.4kV)及0.4KV低壓配電屏，分別在機尾配電室提供0.4KV電源。整條輸送帶從頭部和尾部2個電源點向輸送機沿線檢修電源、照明電源和攝像頭電源供電，每個電源點供電半徑為1500m，用低壓電纜向遠處供電。 |
