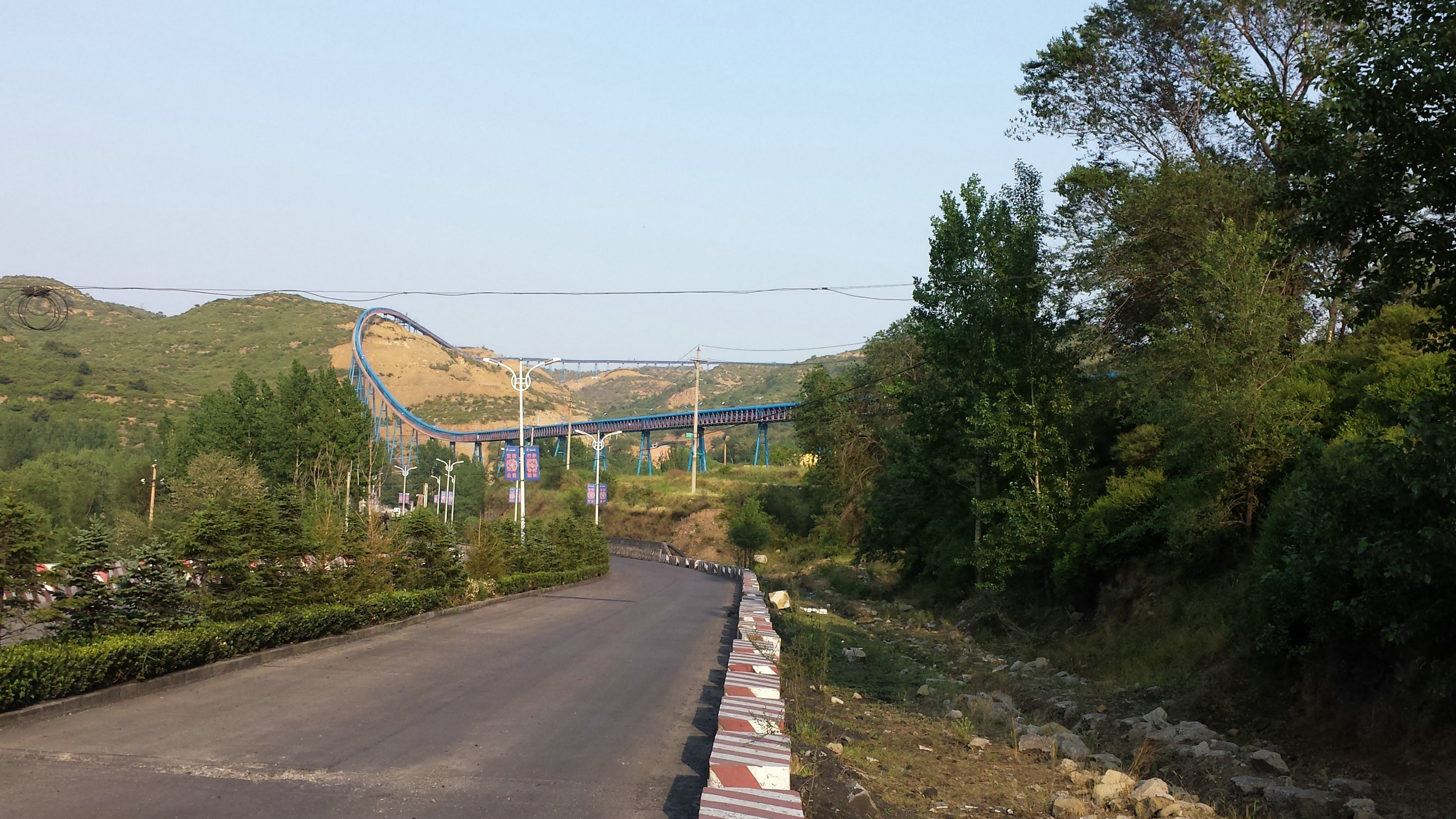

陽泉燕龕煤礦管帶機項目電氣控制系統共設置一條管帶機二條皮帶機，全長約為8.282 公里，管帶機起點為燕龕煤礦筒倉，筒倉有4 個受料點，采用給料機均勻給料，另有一條皇后至燕龕管帶機直接給料；管帶機終點位于山西省陽泉市三都村以南華佳貨運站內，下游為一條縱貫華佳貨運站的卸料皮帶機。
輸煤系統管狀帶式輸送機額定輸送能力按1000t/h 設計。管帶機管徑為400mm，帶速為4.0m/s，提升高度-172.488米，驅動方式采用的是頭2為2，電機功率為4X1250KW。
PLC 系統是以可編程序控制器（PLC）、工控軟件為核心，結合PC 控制技術和基于視窗技術的圖形化功能塊組態軟件而組成的自動控制系統。在具有開放式結構的通訊網絡上，包括：操作員站、控制和數據采集系統、通訊系統、外設及有關的硬件和軟件等。系統應采用開放的高速通訊網絡；采用機架模塊化結構設計；卡件帶電插拔，即插即用、自動識別系統硬件，操作維護不必停車，系統實現真正的在線擴展。具有設備自診斷功能，能夠分析模塊/通道等設備的故障，一旦任何硬件出現故障，畫面即顯示報警。
PLC 控制站（柜）主要由可編程序控制器(PLC)、I/O 模件、通訊組件、電源單元等硬件按照冗余配置構成，安裝在標準的機柜內，包括完成控制功能和I/O 監視功能的全部硬件和軟件，用于完成連續的、離散的、順序的控制及數據采集等功能�？刂铺幚砥�PLC 執行控制功能，I/O 接口模件處理現場輸入/輸出信號。為了保證系統的穩定性、先進性。控制器采用硬件熱冗余系統，即處理器冗余、通訊冗余、電源模塊冗余；為了使處理器工作穩定可靠，通訊卡件、冗余卡件需要獨立存在使用，并配置相應的冗余管理軟件。

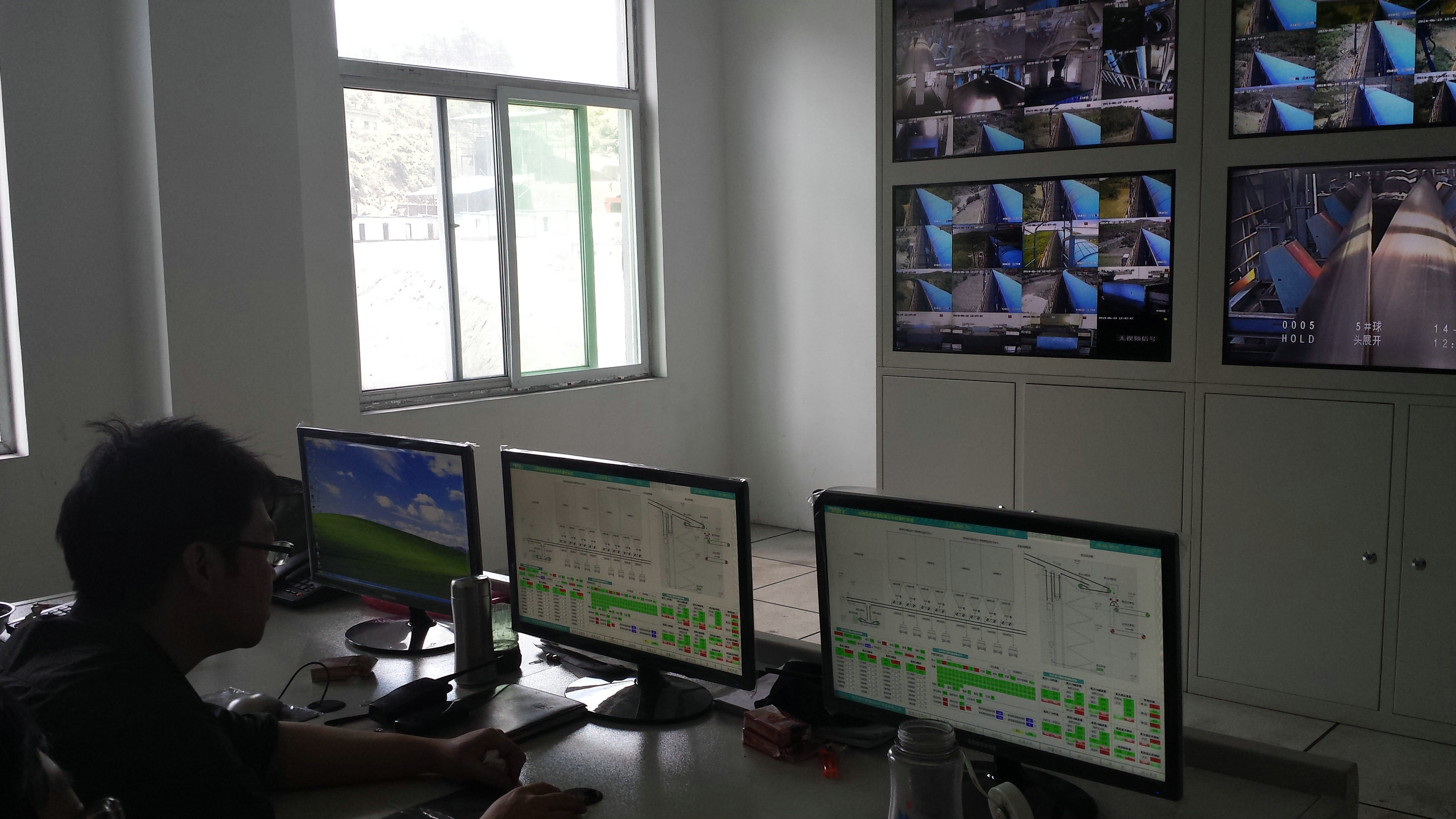

本控制系統觸摸屏采用德國西門子10寸彩色屏；控制部分采用德國西門子s7-400H冗余系列PLC，安全可靠；上位機控制系采用德國西門子wincc 組態軟件，畫面生動直觀、操作簡單易學、實現對煤貯運系統的整個工藝流程進行集中控制管理。
本視頻集控系統攝像頭、硬盤錄像機采用國內知名品牌—�？低�，矩陣及鍵盤采用美國英飛拓產品，電視墻顯示器采用三星46寸LED顯示器。 |
