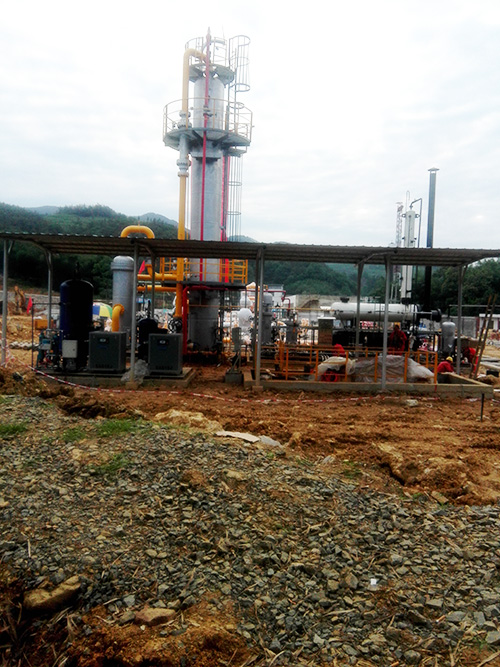

黃金壩5億方集氣總站及7個平臺33口井支線設計工程設計處理量為150X104m3/d,三甘醇脫水技術是利用三甘醇溶劑在一定溫度、壓力下將天然氣中的水分吸收，并在降壓和升溫的情況下，將水從溶劑中脫出，同時三甘醇獲得再生。
集控系統的基本組成主要包括HMI、PLC 控制系統、現場信號三大部分，HMI和各PLC 站通過以太網通訊方式聯接。PLC系統對脫水裝置的工藝參數和設備運行狀態進行數據采集、監視、實時控制并進行顯示、報警、報表打印及運行參數的設定。PLC控制系統由美國rockwell 1756 ControlLogix 冗余控制系統組成，模塊安全等級為SIL2。
工作原理：
1、加熱溫度調節回路
1、1重沸器
先啟動加熱點火程序，點火完成后開始進入溫度自動調節回路，通過設定重沸器控制溫度，采用PID控制調節回路控制重沸器溫控調節閥，控制溫度達到設定溫度。
1、2灼燒爐
先啟動加熱點火程序，點火完成后開始進入溫度自動調節回路，通過設定重沸器控制溫度，采用PID控制調節回路控制重沸器溫控調節閥，控制溫度達到設定溫度。
2、燃料氣緊急關斷回路
負責切斷燃料氣（包括母火氣源）重沸器： 重沸器燃料氣電磁閥、重沸器母火電磁閥；灼燒爐：灼燒爐燃料氣電磁閥、灼燒爐母火電磁閥
|
